Bailey Steel Bridge Panel

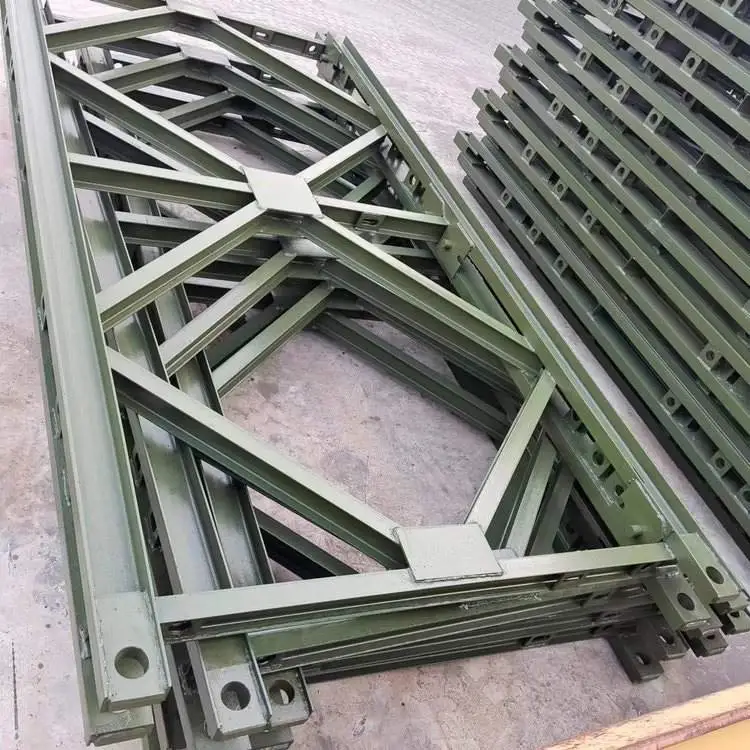

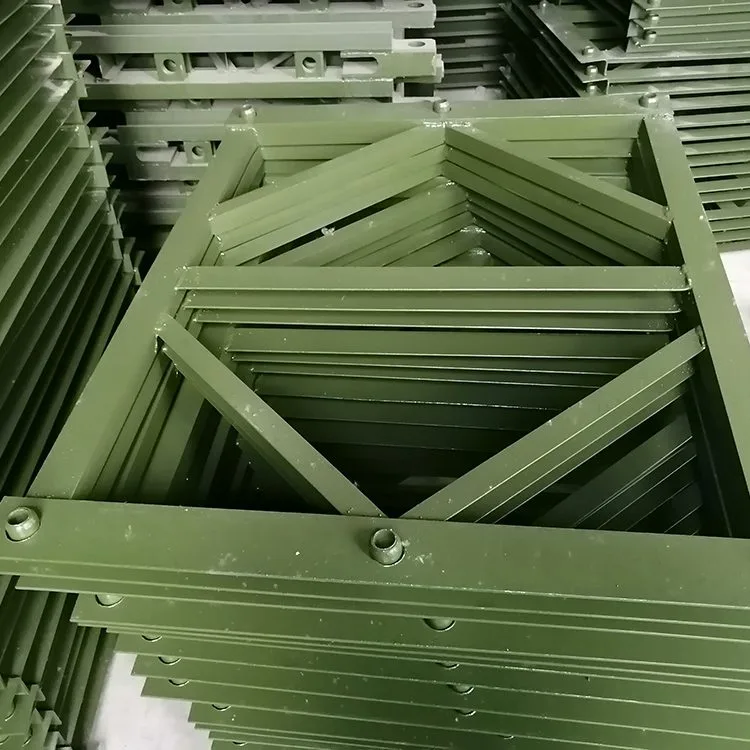

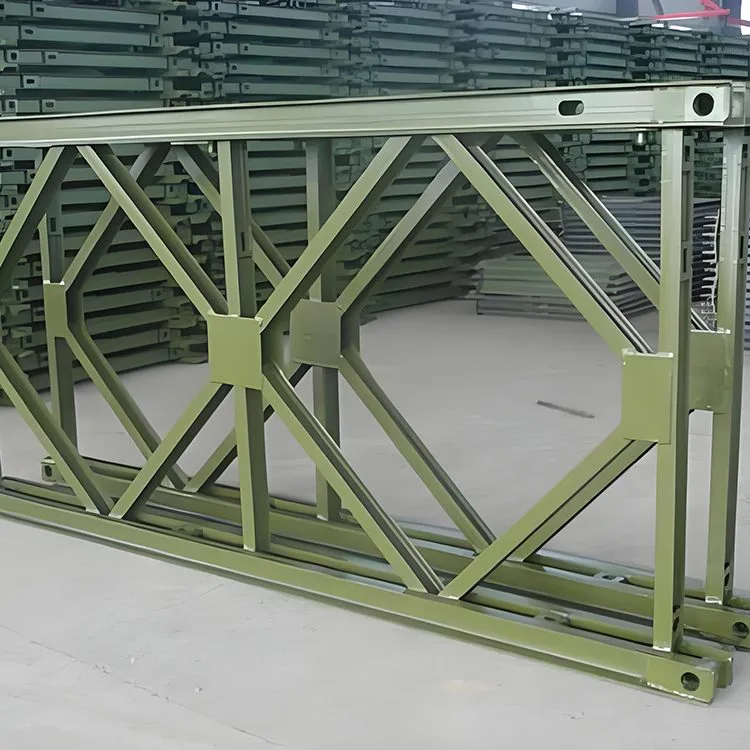

Bailey Steel Bridge Panel er normalt svejset af øvre og nedre akkorder, lodrette komponenter og diagonale komponenter. I toppen af ​​de øvre og nedre akkorder er der han- og hunforbindelser, som regel udstyret med stifthuller til at forbinde beslag. Hver akkord er sammensat af to nr. 10 kanalsstål forbundet ryg-mod-ryg. Den nederste korde har normalt flere stålplader med runde huller påsvejset. Boltehullerne er placeret inde i de øverste og nederste akkorder og bruges til at forbinde forstærkningskorderne og dobbelt-lags truss. Der er fire boltehuller inde i den øverste korde, som bruges til at forbinde støtterammen. De to huller i midten bruges til at forbinde dobbelte eller flere rækker af spær inden for samme tværsnit, og de to huller i begge ender bruges til at forbinde tværsnittene. Når flere rækker af Bailey-brosektioner bruges som bjælker eller søjler, anvendes støtterammer til at forstærke samlingerne mellem de øvre og nedre sektioner. Under byggeprocessen skal tætheden af ​​boltene i hver sektion af Bailey Bridge, komponenternes korrosionstilstand og stifternes tæthed inspiceres ugentligt, og justeringer bør foretages efter behov.

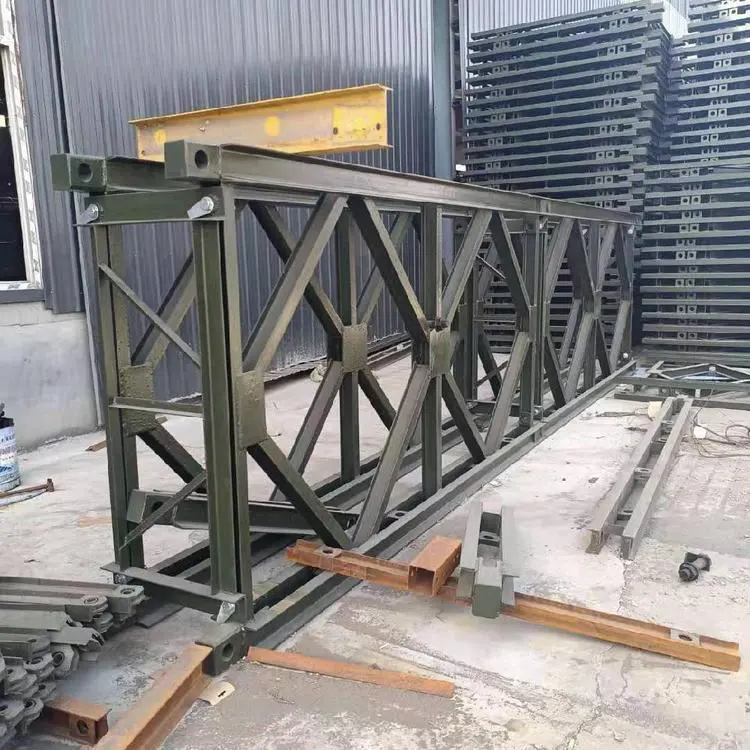

Efter at Bailey Steel Bridge-panelerne er udvidet og forbundet, kan de placeres vandret eller lodret som bjælker eller søjler. Ifølge de forskellige monteringsmetoder er der to typer: rammesøjler og tårnsøjler. Når tre eller fire spærplader placeres parallelt og forbundet gennem støtterammer, er den dannede søjle en rammesøjle. Når fire spærpaneler er placeret i 90 grader i forhold til hinanden og forbundet gennem hjørnestivere og støtterammer, er den resulterende søjle en tårnsøjle.

Applikationsscenarier

Bailey Steel Bridge Panel kan bruges til motorvejsbroer, portalkraner, styrebjælker, bromonteringsmaskiner, ophængsplatforme osv. Bailey truss kombinerede portalkran er samlet med præfabrikerede motorvejsstålbrokomponenter til portalrammen. Dens spændvidde og søjlehøjde kan justeres for at tilpasse sig forskellige arbejdssteder. Det anvendes i vid udstrækning i byggeprojekter såsom motorveje, jernbaner, kommunale arbejder, bygninger og vandbeskyttelse, såvel som ved hejsning og flytning af præfabrikerede komponenter i brobygningslagre og transport af store bjælker ved siden af ​​bropiller.
